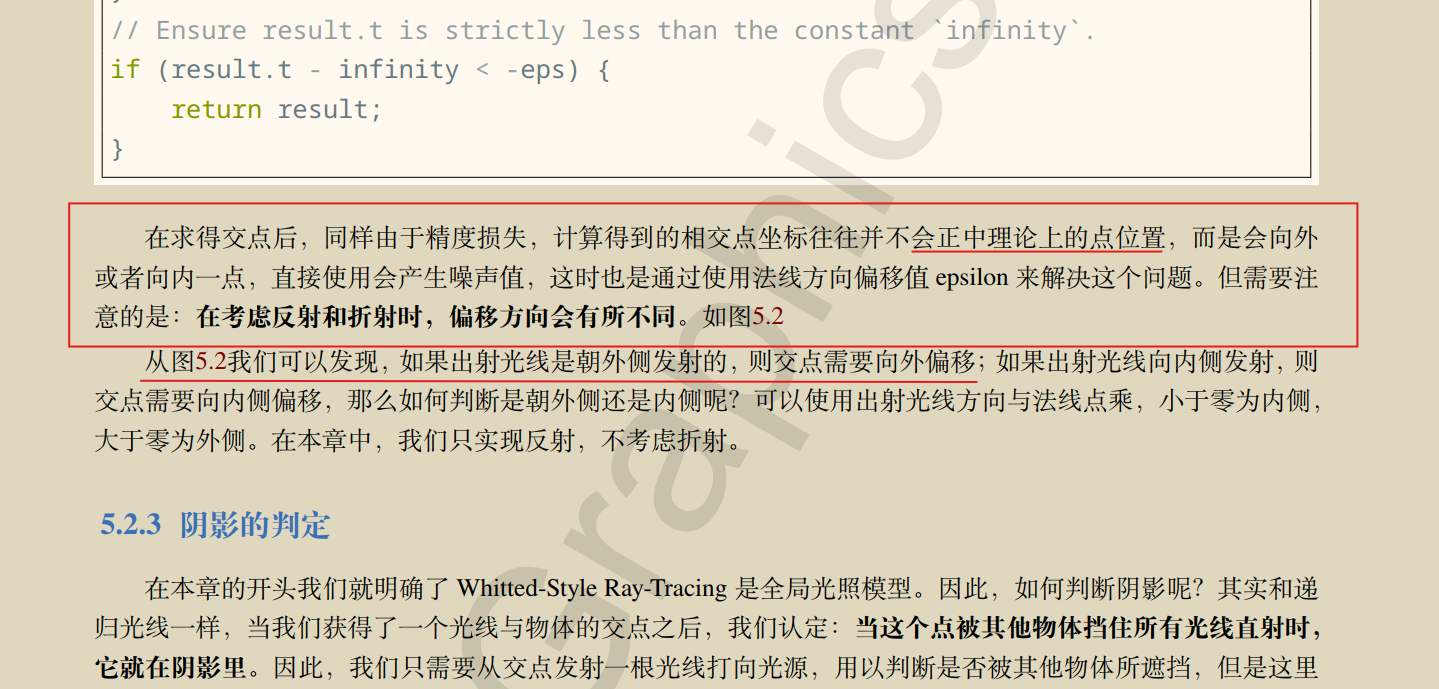

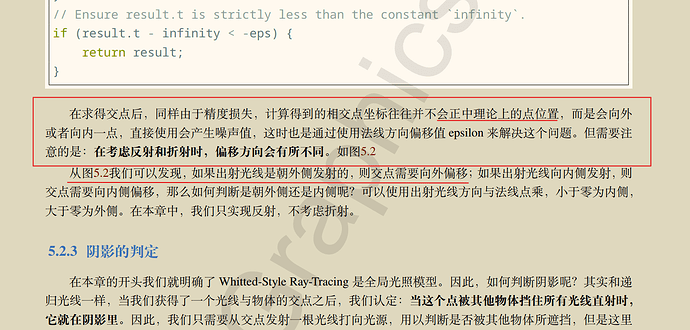

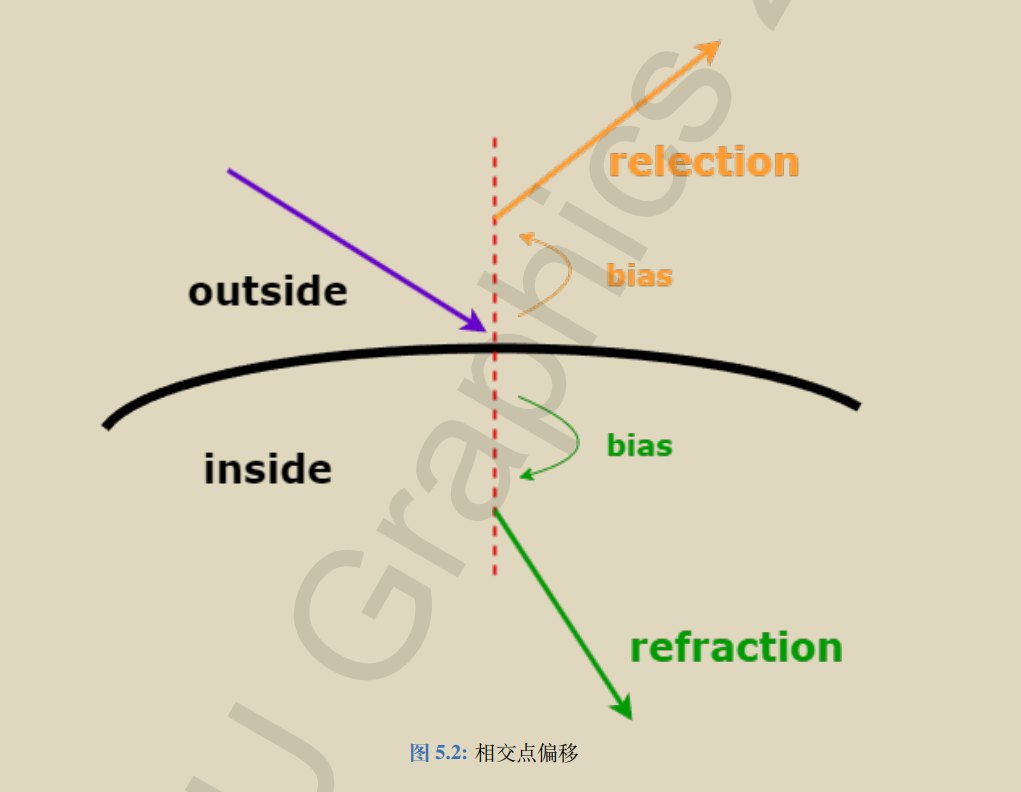

以上两幅图来源于文档中和 whitted-style-ray-tracing 有关的部分。

我不理解的是，如果说交点计算是有误差的，为什么反射光线向外偏移 epsilon 就解决了这个问题？难道说反射光线的误差正负是固定的？而所谓的“解决”是否指的是让最终采用的坐标更接近实际交点？

gpt 给出的回答如下：

\n
向外偏移：
\n
- 如果光线是向外发射的（即 D⋅N>0D \\cdot N > 0D⋅N>0），那么交点需要向外偏移，以确保交点不与三角形表面重合。这样做是为了避免后续计算（例如反射或阴影）时出现误差。
\n
偏移交点=交点+N×ϵ\\text{偏移交点} = \\text{交点} + N \\times \\epsilon 偏移交点=交点+N×ϵ
\n
其中 ϵ\\epsilonϵ 是一个小的偏移量。
\n
\n
向内偏移：
\n
- 如果光线是向内发射的（即 D⋅N<0D \\cdot N < 0D⋅N<0），则交点需要向内偏移。这样做是为了防止光线在物体内部的计算误差，使得交点确实在物体内部而不与表面重合。
\n
偏移交点=交点−N×ϵ\\text{偏移交点} = \\text{交点} - N \\times \\epsilon 偏移交点=交点−N×ϵ
\n
